| Lugar de origem: | China |
| Marca: | Ironman |
| Certificação: | ISO9001 |
| Número do modelo: | IM.Y303 |

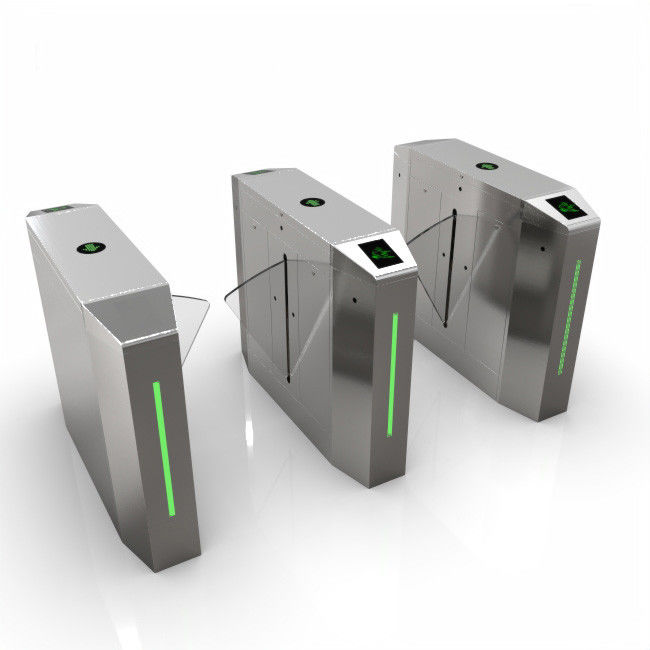

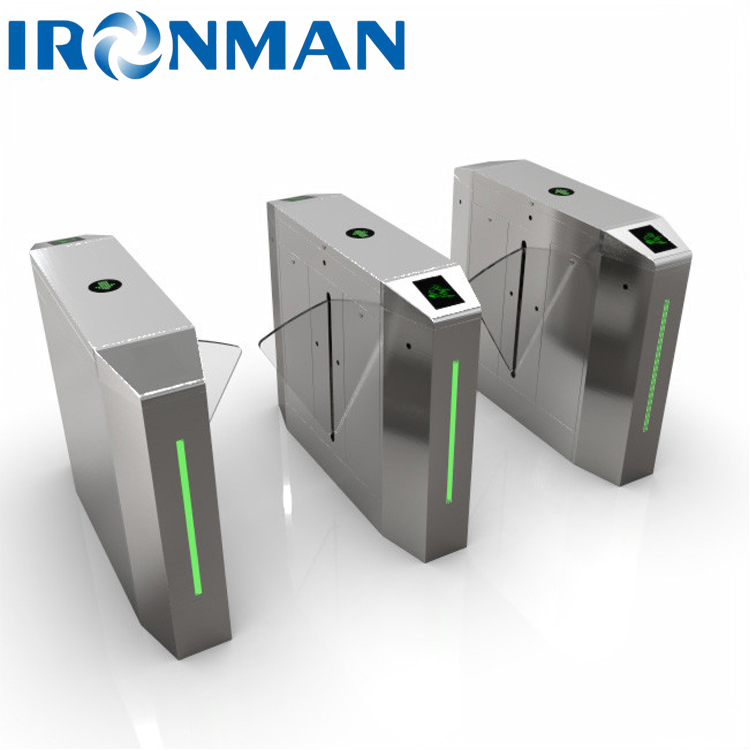

| Especificações do produto de luxo Tickeing Oblique Octagon Wing Gate Turnstile |
||||
| Imagem do produto | Número do documento: | |||
| Versão | A/0 | |||
| Tempo de revisão | ||||
| Revisão por | ||||
| Parâmetros do produto | Dimensões | 1200*300*980 mm | Materiais de construção: | Casa: aço inoxidável 304 1,5 mm Parte superior: aço inoxidável 304 2,0 mm |
| Material do braço: | 15 mm Painel de asa acrílico | largura do canal | 550 mm ou 600 mm | |
| aplicação: | Adequado para passagens de pedestres interiores/exteriores, tais como: locais panorâmicos, parques,Parques de diversões/escolas primárias e secundárias/universidades/edifícios de escritórios/hotéis/residências/parques industriais/hospitais/empresas e instituições/governo/espaços desportivos, etc.; | |||
| Desenho do produto: | ||||
| Parâmetro técnico | ◆Material de construção: AISI SUS304 ◆estrutura interna: estrutura de quadro/casca de aço inoxidável padrão; pintura preta esmaltada em ambas as extremidades; ◆Tensão de alimentação: AC220V±10V ◆Motor de accionamento: motor sem escovas de corrente contínua ((24~36VDC) ◆ Estrutura do movimento: movimento de tração direta de altura total, fixado com parafusos superiores e inferiores, força de suporte firme; movimento de alta precisão e motor de tração direta, maior precisão,velocidade de abertura e fechamento mais rápida, vida útil mais longa (produto patenteado); aeronave de asa dupla O modo de funcionamento do núcleo (opcional) adota uma estrutura de ligação de quatro barras, que tem alta estabilidade e baixo ruído. ◆Duração de vida: 5,000Mil vezes. ◆ Sensor infravermelho: 8 pares (podem suportar mais de 8 pares de configurações) ◆Temperatura de trabalho: -35°C 75°C ◆Humidade relativa: 0~90% (não condensante) ◆Interface de comunicação: porta serial RS232 ◆Protocolo de comunicação: protocolo MODBUS ◆Velocidade de trabalho da torneira: 45~50 pessoas/min; configuração de asa de voo duplo ≤ 30 pessoas/min (modo de memória pode ser activado) ◆Tempo de passagem: deslizar o cartão Tempo de viagem: 10S (se ninguém passar dentro de 10S: o portão fechará automaticamente e o tempo pode ser ajustado de acordo com as necessidades) |
|||
| Parâmetro da função | Função básica | ● Função de alarme: com função de alarme de som e luz | ||
| ●Anti-interferência: pode limitar a anormalidade do estruturas causada por factores electromagnéticos e outros factores externos | ||||
| ●Configuração do modo de passagem: passagem unidirecional, passagem bidirecional, passagem livre (retracção do braço das asas), etc., pode ser definida através dos botões do painel de comando principal | ||||
| ●Anti-seguimento: evitar a situação não autorizada de demasiadas pessoas ao mesmo tempo. | ||||
| ●Função anti-princado:Quando o pincel estiver em processo de fechamento, o pincel deixará de fechar após detectar o sinal anti-princado | ||||
| ●Resetagem automática: após a abertura do portão, se o utilizador não passar no tempo especificado, o sistema cancelará automaticamente a permissão do utilizador para passar neste tempo; o valor padrão é de 10 segundos,e o tempo de tráfego pode ser definido através do interruptor | ||||
| ● Controle de acesso: Uma porta externa pode ligar uma variedade de dispositivos biométricos | ||||
| ● Desligamento e abertura: desligar depois de desligado e a direcção de abertura do interruptor pode ser ajustada | ||||
| ● Detecção de falhas:O quadro de controlo pode suportar a detecção do tipo de falha, ajudar a analisar as causas das falhas e a lidar com falhas e anormalidades. | ||||
| ●Indição de passagem: com indicador de estado de passagem; pode também definir a função de alarme de exceder o tempo de permanência no canal | ||||
| Função de extensão | ▲ Modo de passagem △ Normal: modo normal de passagem de pedestres △ Passagem: veículo automático / veículo elétrico / modo de passagem da motocicleta |
|||
| ▲Transmissão de voz, módulo de voz expansível e ajuste de volume | ||||
| ▲Delagamento de abertura / fechamento, defina o tempo de abertura de atraso após o torniquete do portão receber o sinal de abertura / defina o tempo de fechamento de atraso após a passagem de pedestres, o padrão é de 0 segundos | ||||
| ▲Cartão deslizando no canal △Preferivelmente proibido: deslizar o cartão no canal (área de infravermelho indutivo) é inválido △Permissão:verificação do desvio de cartão é permitida no canal |
||||
| ▲Se o atraso e a marcha atrás estão bloqueados fechando a porta △O portão fechado: o reverso/reboque (carta A, passagem B) não fecha o portão △Fechar primeiro o portão e depois abrir o portão: fechar primeiro o portão para o trânsito em retorno/reboque e depois reabrir o portão após o fechamento △Não abrir o portão após o fechamento: o tráfego em sentido inverso/atrás fechará o portão e o portão não será novamente aberto após o fechamento |
||||
| ▲Ligação de fogo △Modo de abertura normal: o portão permanece aberto; △Modo normalmente fechado: o portão permanece fechado |
||||
| ▲Modo de passagem △Passagem bidirecional, carteira de desvio bidirecional para fluxo de pessoas. △ Passagem livre bidirecional, não é necessária verificação com cartão de crédito. △Pasagem de direção única, cartão de deslize de direção única (A) e o portão se abre normalmente para o fluxo de pessoas; cartão de deslize de direção inversa (B) é inválido e o portão fecha. △A passagem livre de direção única, a passagem livre de direção única (A) e a passagem direcional inversa (B) requerem uma verificação de cartão de deslize. △A passagem é proibida, o cartão bidirecional está inválido e o portão entra no estado de bloqueio. |
||||
